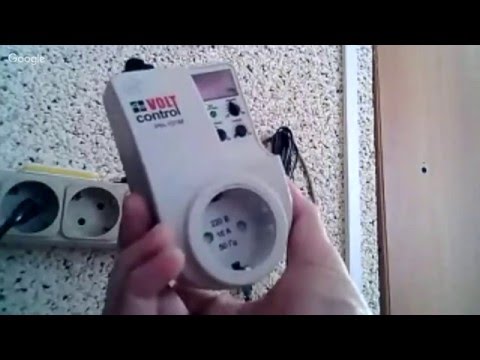

Реле напряжения Volt Control РН-101М

Реле напряжения предназначено для отключения бытовой и промышленной однофазной нагрузки 220 В, 50 Гц при недопустимых колебаниях напряжения в сети с автоматическим повторным включением после восстановления параметров сети.

Кроме того реле:
защищает нагрузку от высокочастотных и высоковольтных импульсных помех;
ограничивает ток в нагрузке до 15 А (мощность нагрузки до 3,5 кВт);
индицирует действующее значение напряжения в сети.

На лицевую панель устройства выведен индикатор состояния нагрузки (включена / отключена) и трехразрядный семисегментный индикатор, который, в зависимости от состояния устройства, индицирует:
текущее действующее значение напряжения;
точное значение устанавливаемого параметра;
время оставшееся до момента повторного включения нагрузки;
аварийное отключение нагрузки (мигание текущего значения напряжения).

Ручки потенциометров, расположенных на лицевой панели, позволяют пользователю установить:
порог срабатывания по максимально допустимому значению напряжения;
порог срабатывания по минимально допустимому значению напряжения;
задержку времени включения нагрузки после восстановления параметров сети.

Технические характеристики:
Номинальное напряжение: 220 В
Частота сети: 47 – 65 Гц
Диапазон регулирования:
-срабатывания по Umin: 160 – 220 В
-срабатывания по Umах: 230-280 В
-время автоматического повторного включения: 5-900 с
Фиксированное время срабатывания по Umах: 1 с
Фиксированная задержка отключения по Umin: 12 с
Фиксированное время срабатывания при снижении напряжения более 60 В от уставки по Umin: 0.1 с
Фиксированное время срабатывания при повышении напряжения более 30 В от уставки по Umах: 0.1 с
Максимальный коммутируемый ток (активной нагрузки): не менее 16 А
Точность определения порога срабатывания по U: до 3 В
Напряжение, при котором сохраняется работоспособность: 400 В
Гистерезис (коэффициент возврата по напряжению): не менее 4 В
Диапазон рабочих температур: от -25 до + 40 °С
Температура хранения: от -45 до + 70 °С
Суммарный ток потребления от сети: до 15 мА
Коммутационный ресурс выходных контактов:
-под нагрузкой 16А: не менее 100 тыс. раз
-под нагрузкой 5А: не менее 1 млн раз

Габаритные размеры: 121х70х76 мм
Вес: 0.170 кг
Климатическое исполнение: УХЛ 3.1
